镜头模组微型缝隙藏碎屑，普通清洗造成组装对焦不良、成像模糊？超声波清洗机如何为光学成像扫清障碍

返回列表

镜头模组从研磨、抛光到终组装，中间经过多道工序。每一道工序之后，镜片都要经过清洗——去除表面的研磨粉、抛光残留、油污和粉尘。

然而，很多光学镜头制造企业正在经历一种令人头疼的困境：镜片送去组装后，镜头模组对焦不良、成像模糊、画面出现黑点——拆开一看，镜片与镜片之间的微型缝隙里，藏着细小的碎屑和粉尘颗粒。

这些碎屑来自哪里？研磨工序残留的微米级颗粒、抛光粉的细小碎片、环境空气中的尘埃。它们嵌在镜片边缘的微缝中、镜片与镜筒的夹缝里——肉眼看不见，普通清洗够不到。

一、微型缝隙里的碎屑：对焦不良的“元凶”

镜头模组的组装精度，以微米计。镜片与镜片之间的间隙、镜片与镜筒之间的配合面——任何一粒微米级的碎屑，都可能改变镜片的光轴位置，导致对焦偏移、成像模糊、分辨率下降。

传统清洗方式面对镜头模组微型缝隙中的碎屑，存在三重困境：

第一，物理接触够不到。镜片与镜片之间的微型缝隙、镜片边缘的夹角、镜筒内壁的凹槽——无尘布擦不到、[敏感词]吹不进、棉签够不着。这些“死角”里的碎屑，在组装后成为[敏感词]性的隐患。

第二，擦拭损伤镜片表面。操作人员为了清除夹缝中的碎屑，往往反复擦拭镜片边缘——结果碎屑没清干净，镜片的光学面却被磨出了细微划痕，镀膜层受损，成像质量大打折扣。

第三，洁净度不可控。不同操作人员的擦拭手法各不相同，同一批次镜片的洁净度参差不齐。一批送去组装，有的合格、有的报废——良率被“擦”得七零八落。

据行业统计，镜头模组组装环节的不良品中，相当大一部分源于清洗不到位导致的颗粒污染。碎屑嵌在微型缝隙里——靠“擦”，擦不净、还划伤。

二、超声波空化：不接触、不划伤、无死角

超声波清洗给出的答案，与擦拭完全不同——不靠摩擦、不靠接触，靠的是液体中产生的“空化效应”。

超声波换能器将高频电信号转化为高频机械振荡，在清洗液中产生交变声压。在声压的负压区，液体中形成无数微小的空化气泡；在正压区，这些气泡被迅速压缩，直到猛烈溃灭。每个气泡溃灭的瞬间释放出强大的冲击波和微射流，压力可达上千个大气压。

对于镜头模组微型缝隙中的碎屑，空化效应的作用机制分三步：

第一步：渗透润湿——超声波在清洗液中产生的强烈扰动，加速清洗液渗入镜片间的微型缝隙和夹缝。

第二步：冲击剥离——空化气泡在微型缝隙中爆破，释放的冲击波直接作用于碎屑与镜片表面的结合界面，将微米级颗粒从基体上“震”离。

第三步：悬浮带走——被剥离的碎屑颗粒悬浮在清洗液中，随循环过滤系统被带走，不会重新附着。

关键区别在于：擦拭靠“摩擦”，空化靠“爆破”。整个清洗过程中没有任何物体接触镜片的光学面——零摩擦、零划伤、零镀膜损伤。空化气泡可以到达任何液体能浸润的地方——包括镜片间的微型缝隙、镜片边缘的夹角、镜筒内壁的凹槽——传统擦拭永远够不到的死角，超声波全覆盖。

三、蓝鲸超声方案：为镜头模组量身定制的无损清洗防线

作为深耕超声清洗领域二十余年的专业超声波清洗机厂家，蓝鲸超声清洗（蓝鲸超声波清洗技术（东莞）有限公司，官网：https://www.lanjingcs.com/）针对镜头模组等光学元件的严苛清洗要求，提供的不仅是一台设备，而是一整套“无损光学清洗解决方案”。

蓝鲸超声团队从2003年开始专注于超声波设备制造。公司现拥有深圳、东莞三大生产基地，生产面积达1.3万平方米。作为洁泰集团旗下企业，蓝鲸超声专注于超声波清洗设备的研发与生产，已为超过1000家国内外企业提供环保、精密的超声波清洗解决方案，产品销往全球200多个[敏感词]和地区。

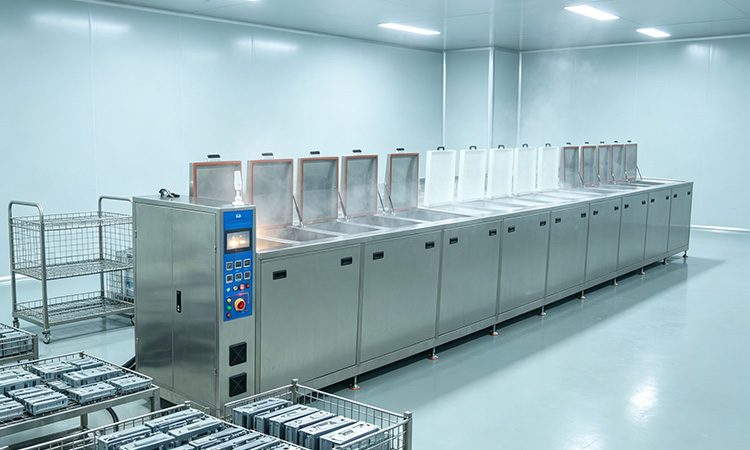

针对镜头模组微型缝隙中的碎屑残留，蓝鲸全自动光学玻璃超声波清洗机采用专业的多槽组合工艺：

全自动机械手抓取物料，自动运行，无需人工操作；
采用城邦马达，定位准确，柔性夹臂搬运，确保镜片在清洗过程中不受机械冲击；
三菱可编程PLC自动控制，台湾威纶人机界面，工艺参数精准可控；
全封闭管理，保证了清洗环境洁净，杜绝外界尘埃污染；
设置抛动助洗，镜片在槽内上下抛动，确保微型缝隙充分接触超声场；
水基环保超声波清洗、DI水洗、慢拉脱水隧道式热风干燥等组合式工艺。

蓝鲸全自动光学玻璃超声波清洗机主要应用于相机镜头、投影机镜头、车载镜头等光学制品的镀膜前后及装配前工序间清洗。设备采用独特的慢拉脱水工艺配合热风干燥，取代传统溶剂脱水，安全环保。整机可非标定制——针对不同尺寸、不同材质、不同洁净度要求的镜头模组，定制槽数、频率、工艺参数。每个客户实行“一机一档”制系统化管理，设备交付时提供免费技术培训并辅导客户制定清洗工艺SOP。
