超声波清洗机的系统构造

返回列表


超声波系统:


  (1)换能器:采用特种锆酸钛酸铅(PZT)压电陶瓷片组成的三明治式的振动头具有效率高、寿命长、不易发生故障的优点。换能器采用特种耐高温、耐振动、高粘度的树脂胶辅以特殊的方法加以固定绝不脱离,且可耐受100℃-150℃的高温。


  (2)超声波发生器:采用[敏感词]研制的IGBT系统超声波发生器,电路先进,结构完整,辅以灵敏可靠的集成控制系统,保证了超声波清洗机在各种负载下温度工作。发生器体积小巧,外观新颖,操作十分简便,产品质量及技术水准可与国外同类产品相媲美,一经推出便受到了同行的重视,更得到了广大用户的欢迎。各种超声波发生器可独立工作,亦可多组并联使用,以完成大规模清洗工程。维修简单,诺有一组发生故障时,不影响其它各组的工作,此点对于生产线来说,更为重要。各组系列的清洗机附有指示灯,指标各单元的工作状态。机箱内装有散热风扇施行强制冷风,确保长期工作的安全性。超声波功率可调,并可数字显示。


加热及温度控制系统:


  加热器采用不锈钢管材制成,可耐酸碱。加热的目的是将清洗剂加热以增加清洗机的洗涤效果。温度自动控制,可在适当范围内随意调整。


清洗槽:


  清洗槽采用SU304不锈钢经氩焊焊制而成,槽体上设置有排渣检修口、保温隔声层等。


槽液循环过滤系统:


  在该系统中设有过滤器,对槽液进行动态过滤,以维持槽液的清洁度。当工件出槽,经过过滤的液体流经槽体上部的喷淋环节对工件进行一次冲洗,以便冲掉工件出槽时表明粘附的油污,以避免其对下道槽液造成污染。


输送系统:


  根据被清洗工件的形状、体积、批量等确定超声波清洗机的输送方式及控制方式。典型的输送方式有:悬链、网带、双链、步进、电葫芦、自动葫芦、滚筒、转盘、龙门架、机械手、吊篮、推盘等等。


喷淋漂洗系统:


  根据被清洗工件的表面状况,有的清洗机配备喷淋漂洗工序,将超声波清洗和喷淋清洗有机地结合起来。


烘干系统:


  根据被清洗工件的状况,有的清洗机配备烘干系统,烘干系统主要有加热器、风机、吹风喷嘴等组成,温度自动控制。

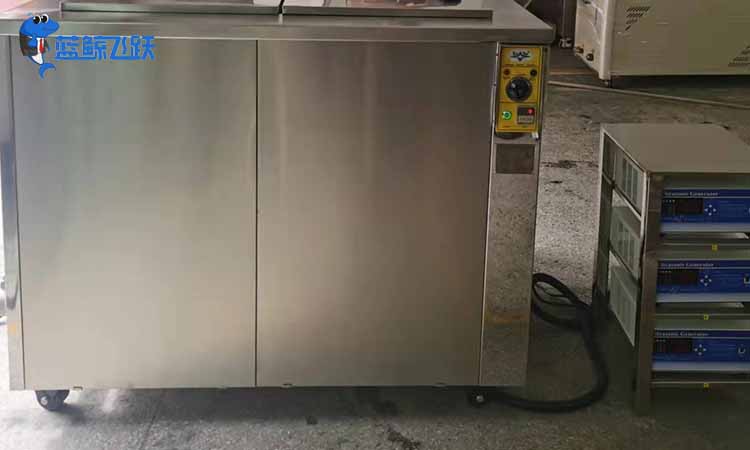

超声波清洗机的系统构造
