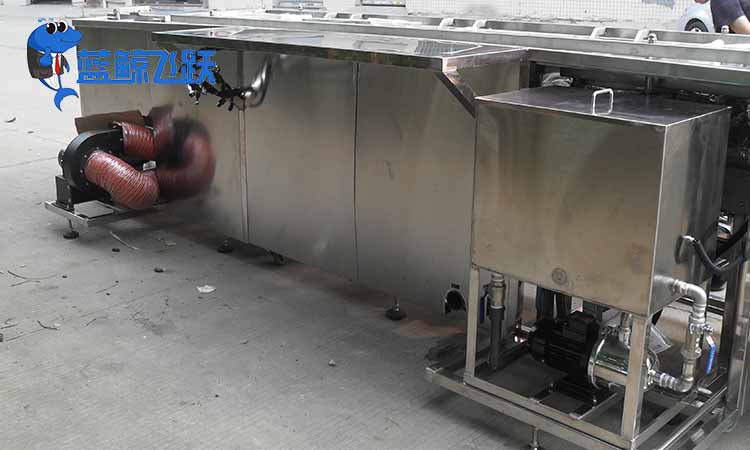

工业超声波清洗机接线终极指南：从选线到调试的安全实操手册

---

警示：380V工业设备接线错误可能导致设备烧毁、人员触电！本文含16项安全操作细则，请持证电工操作

---

一、 接线前的4大核心准备

1. 电路规格确认（致命风险点）

参数	标准要求	检测方法
供电电压	380V±10%（三相五线制）	万用表测相间电压
线路容量 ≥设备功率×1.5倍	例：5kW机需16A空开	查配电箱断路器额定值
接地电阻 ≤4Ω	接地电阻测试仪测量
线径规格 ≥2.5mm²铜芯线	剥线查线体喷码

2. 工具清单（缺一不可）

• 电工套装：绝缘螺丝刀/剥线钳/万用表
• 防护装备：1000V绝缘手套+护目镜
• 耗材：线号管、防水热缩管、铜鼻子

---

二、 接线六步法

▎ 步骤1：电源线分色识别

三相火线：L1(黄) L2(绿) L3(红)  零线：N(蓝)  地线：PE(黄绿双色)

严禁凭经验猜测线序！必须验电笔测试

▎ 步骤2：设备接口拆解

• 打开接线盒（通常位于设备后侧）
• 认准端子标识：textL1/L2/L3 - 三相火线 N - 零线 〨 - 接地符号（接PE线）

▎ 步骤3：压接端子处理

1. 剥线长度10mm（露铜禁用钳口压伤）
2. 套热缩管后压接铜鼻子


▎ 步骤4：接线顺序锁固

1. 先接PE地线（黄绿色）→ 粗端子2. 再接N零线（蓝色）→ 独立端子3. 后接L1/L2/L3火线 → 并排端子

扭矩要求：M4端子紧固至1.2N·m（过紧损坏螺纹）

▎ 步骤5：防短路关键操作

• 线头不得外露铜丝（易碰触短路）
• 相间套绝缘隔板（防电弧击穿）
• 扎带固定线缆（避免拉扯端子）

▎ 步骤6：上电前[敏感词]检测

检测项	合格标准	工具
相间绝缘电阻	≥10MΩ	兆欧表500V档
外壳漏电电压	≤24V	万用表AC档
相序是否正确	风机正向旋转	试运行观察

---

三、 三大致命错误接线案例

案例1：零地混接（炸机事故）

• 现象：N线与PE线接反
• 后果：设备外壳带电220V+控制板烧毁
• 预防：线端套不同色热缩管（蓝/黄绿）

案例2：缺相运行（电机报废）

• 现象：某相未接通（常见L3遗漏）
• 症状：振动异常+噪音增大
• 检测：万用表测三相电压平衡（偏差<5%）

案例3：虚接地线（触电风险）

• 伪接地：PE线接设备油漆外壳
• 正解：打磨接触面至露金属+防松垫片

---

四、 智能设备特殊接线（PLC/变频机型）

1. 控制信号线规范

• 必须用屏蔽双绞线（型号RVVP 2×0.75）
• 远离动力线≥30cm（防电磁干扰）
• 屏蔽层单端接地（接控制器侧）

2. 传感器接线表

类型	线色	端子标记	电压
温度传感器	红/黑	TEMP+/-	5VDC
水位开关	蓝/棕	LVL COM	24VDC
门禁开关	白/灰	DOOR GND	干触点

---

五、 调试运行四步法

1. 空载测试：不加水开机3分钟，听有无异响
2. 负载验证：加水后测工作电流（对比铭牌值±10%）
3. 功能联调：测试加热/计时/排水联动
4. 温升监测：连续运行1小时，接线端子≤60℃

应急处理：发现焦糊味立即断电！重点检查L3端子

---

结语

工业超声波清洗机接线本质是安全与精度的双重博弈。谨记三条铁律：地线永不妥协、相序必须验证、绝缘大于10MΩ。建议首次通电时备好5kg干粉灭火器——专业电工的这份谨慎，能避免90%的电气事故！
